油色谱氧气氮气传感器

一、 产品简介

随着变压器在线监测技术的进步，电力公司对油色谱监测的要求越来越多，变压器油色谱原先要求钢瓶气体作载气检测油中7种故障气体，现在要求配置高纯气体发生器能够检测油中9种气体(增加O2,N2)以及油中微水，因而迫切需要能够检测O2,N2的传感器，南京无书化工有限公司与南京高校合作经过多年的不间断反复研究，成功开发了能够满足油色谱检测要求的传感器。

空气中氮气与氧气比值在1.966左右，如果油中某些物质被氧化，消耗其中氧气，导致氮气与氧气比值增大，超过门限值可以依此判断变压器存在潜在故障。

二、 产品使用

图1 色谱柱箱连接示意图

功能：为 9 组分 DGA 系统定制，串联于双主系统的 A 柱之后，可以准确测定样品气中氮气和氧气含量。其性能卓越，使用方便，稳定可靠。

气路连接：由 M8*1 平面接头和 2mm 不锈钢管接到氧气氮气传感器（不分进出口），置于双柱系统柱箱中即可使用。

电路连接：

警告： 注意四色高温线线序！切勿接错，接错必烧！

警告： 出厂前直流信号在0V左右，最高能够达到5V！

三、 产品实物图片

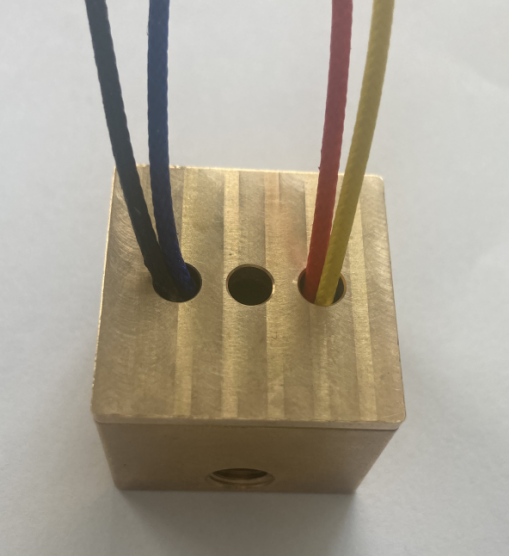

图2 气体传感器池体（32*32*26mm）

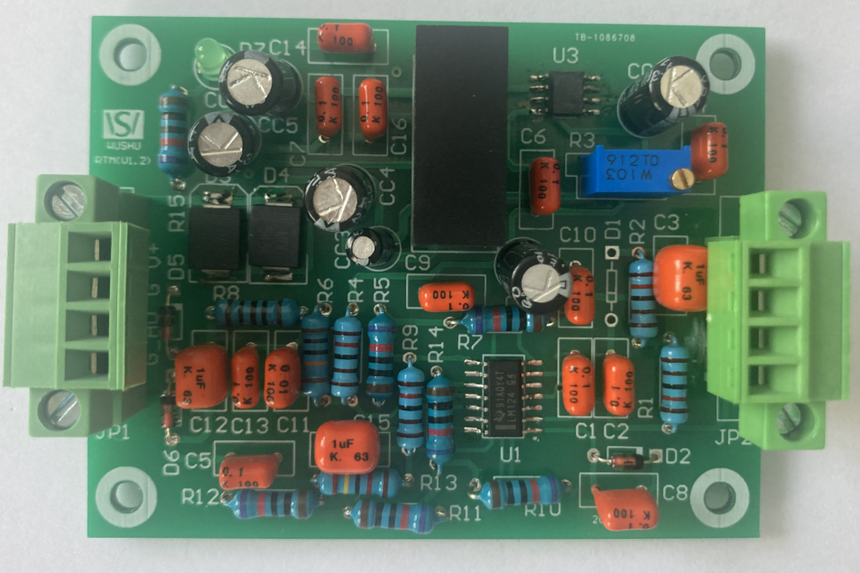

图3 传感器配套电路
